一、 產品簡介

保鏢1號是一款機房動力環境綜合網絡監控主機，專為中心機房開發的，集UPS監控與擴展動力環境于一身的網絡監控主機。該產品采用1U 19英寸機架式設計風格，220V交流供電，更符合現代機房的設計要求。保鏢1號提供2路220V交流電的接入，并監控2路220V交流電是否接入、零地電壓檢測，內置后備電池。實現同時支持對4臺主串口設備進行監控(4路UPS，或者2路UPS+2路智能空調/配電柜等的組合)。支持8路的485擴展設備和智能設備連接接口， 4路USB口可連接語音模塊，支持8路開關量輸入檢測、4路繼電器輸出控制，可內置短信模塊，機身帶LCD顯示和按鍵輸入功能，人機交互界面更為方便直觀，極大的滿足了中小機房的監控需求，是建設現代無人值守機房的最佳選擇。

二、 產品規格的說明

2.1、功能特點

1．可通過網絡遠程監控多達4路的UPS、精密空調、智能配電柜等。

2. 可實現基于Web的用戶界面接口。

3. 兼容多品牌多型號的UPS、精密空調、智能配電柜等。

4. 良好的人機交互界面，帶LCD顯示，以及4個按鍵輸入功能。

5. 產品內置可接通/關斷的鋰電池，在外部掉電情況下可工作2-6小時(視所接外部功

能模塊而定)。

6. 支持內置SD卡作為歷史記錄、歷史數據的存儲。

7. 支持周邊動力環境進行監控，入煙感、漏水、溫濕度、門禁等。

8. 可擴展8路周邊環境溫濕度偵測功能。

9. 支持2路交流輸入的電壓等模擬量的監控。

10. 支持聲光告警及設備聯動。

11. 內置短信模塊，支持短信告警。

12．支持Email告警。

13．支持多用戶權限管理。

14．支持DHCP。

15．支持遠程自測、關機及重啟UPS功能(需要UPS支持)。

16．支持telnet、超級終端、WEB頁面配置。

17．支持計劃任務(定時自測、開/關機)。

18．具備歷史事件和立式數據記錄功能。

19. 可通過HTTP、SNMP、Java applet、Telnet和IP Power進行遠程設備監視和管

理。

20. 完善的事件處理(包括事件記錄和通知)。

21. 完善的管理功能(數據日志、SNTP和工作日程安排)。

22. 具備計算機負載網絡關機保護功能，可保護多達100臺網絡服務器/工作站依照設

定的安排安全順利的關機，以避免UPS電池電力耗盡所造成的數據丟失和設備損壞。

2.2產品配件清單

保鏢1號主機 1 臺、超長12小時續航電池包 1 套、可插拔數據存，SD卡（32G） 1 套、內置短信報警模塊 1 套、電源線 1 條、快速安裝手冊 1 套、快速調試手冊 1 套、光盤 1 張、保修卡 1 張、合格證 1 張、安裝螺絲 4 對

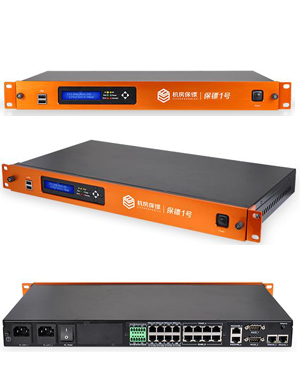

三、 產品外觀尺寸（精度±5mm）

四、 拓撲連接圖
